LORENZ LS 400

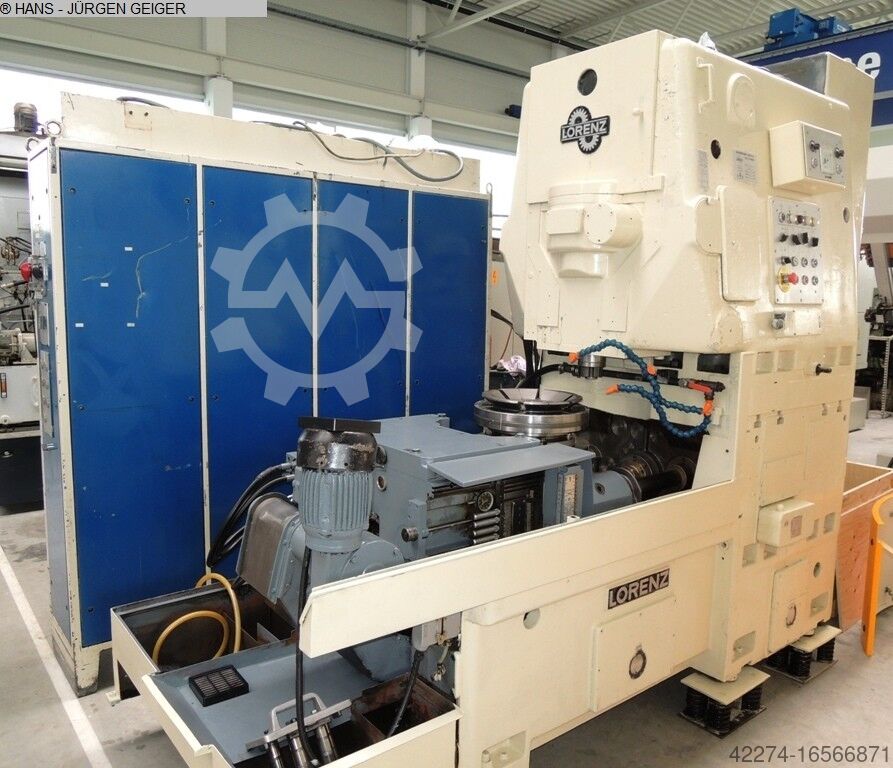

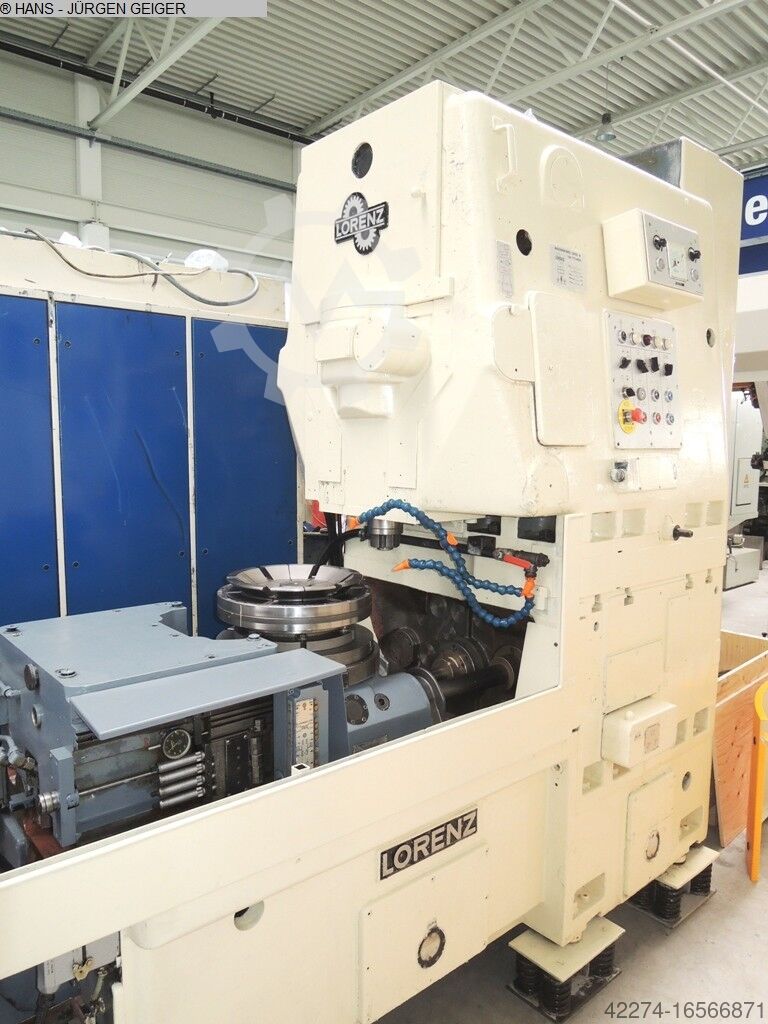

Высокопроизводительный автоматический зубодолбёжный станок Lorenz (Германия), модель LS 400, 1975 года выпуска, серийный номер 12 592.

Технические характеристики

• Максимальный диаметр наружного зубчатого колеса — 400 мм (возможно увеличение).
• Диаметр внутреннего зубчатого колеса — 350 мм.
• Максимальная ширина зубчатого венца — 75 мм.
• Диапазон модулей — 0,5–6.
• Длина хода — 82 мм.
• Регулировка положения хода — 0–100 мм.
• Расстояние между шпинделем долбяка и корпусом станка — 250 мм.
• Конус шпинделя — Морзе 5 (МК 5).
• Число ходов при черновой и чистовой обработке — 118–1000 ход/мин.
• Размер стола — 400 мм.
• Диаметр отверстия в столе — 125 мм.
• Монтажная высота между столом и долбёжной головкой — 190/290 мм.
• Осевое перемещение суппорта инструмента — около 295 мм.
• Количество зубьев — около 12–150.
• Диапазон подачи по глубине зуба — 0,01–0,063 мм/ход.
• Диапазон круговой подачи при диаметре инструмента 125 мм — 0,125–3,15 мм/ход.
• Мощность привода шпинделя — около 19 кВт.
• Общая потребляемая электрическая мощность — около 25 кВт, 380 В, 50 Гц.
• Масса станка — 7000 кг (около 7 т).

Комплектация и особенности

• Гидростатические направляющие скольжения с отдельным гидравлическим агрегатом.
• Встроенная проставка высотой около 100 мм для увеличения высоты долбёжной головки.
• Гидравлическое универсальное зажимное устройство для деталей кольцевой формы производства RINGSPANN, предназначенное для зажима по внутреннему диаметру; в комплекте различные вставки для установки деталей разных диаметров.
• Бесступенчатая регулировка числа ходов для улучшения процесса черновой и чистовой обработки.
• Автоматическое переключение числа ходов и автоматическое переключение подачи при черновой и чистовой обработке — до 3 проходов.
• Автоматическая фиксация хода долбяка в верхнем положении после завершения работы с приводом от электродвигателя.
• Отдельные шкафы управления и электрооборудования. Пуск двумя руками.
• Система охлаждения с магнитным стружечным конвейером и контейнером для сбора стружки.
• Различные сменные зубчатые колёса, державки долбяков и прочая оснастка.

Состояние: удовлетворительное — хорошее. Станок можно осмотреть под напряжением.

Поставка: со склада, в соответствии с результатами осмотра.

Условия оплаты: нетто, после заключения договора.
