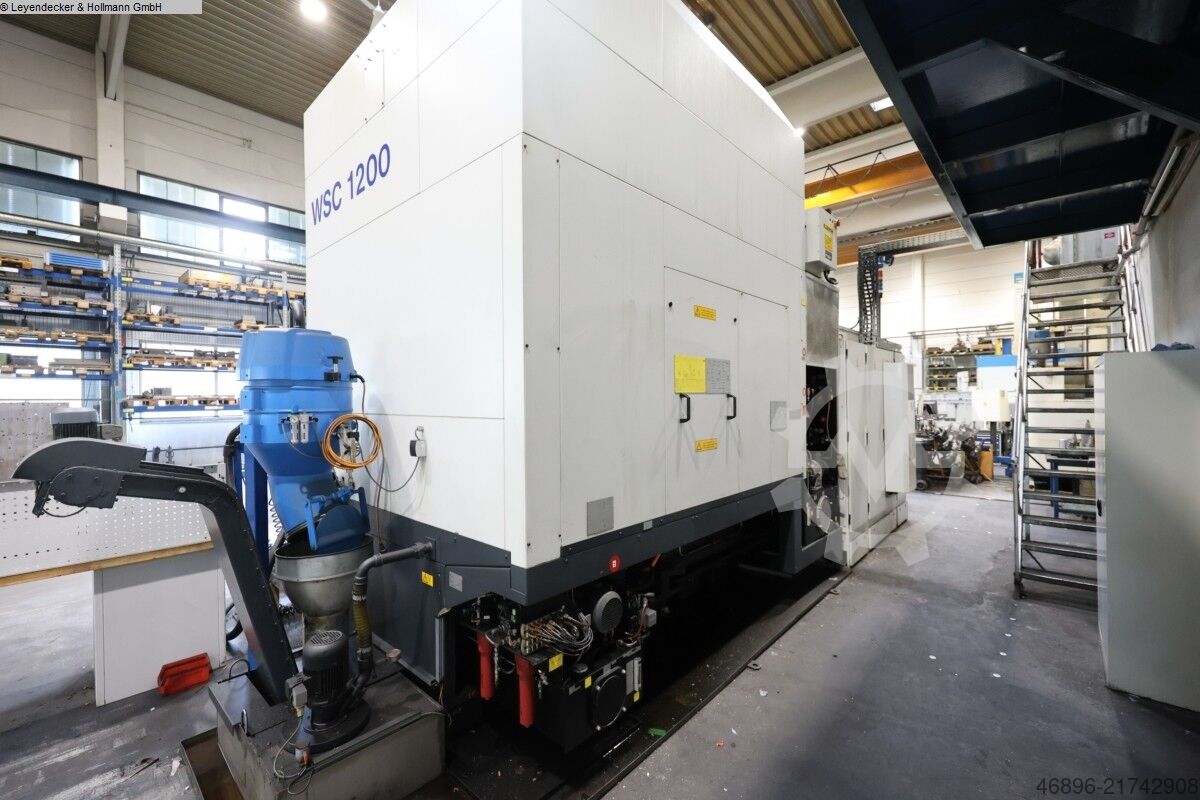

LIEBHERR WSC 1200

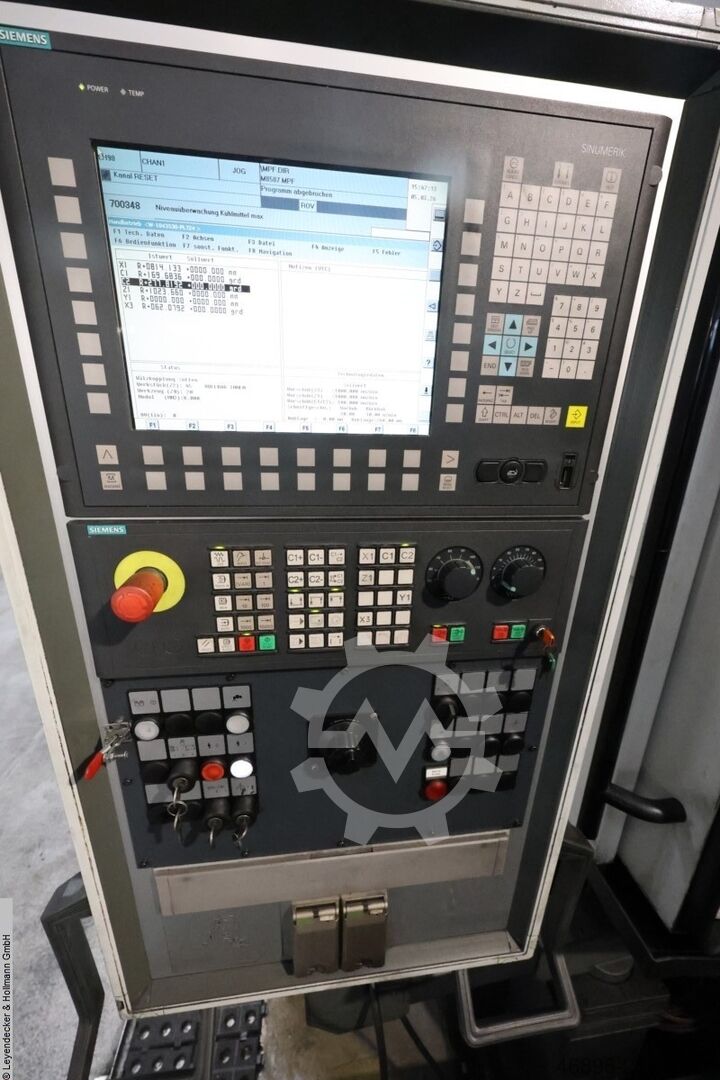

Зубодолбёжный станок с системой управления Siemens 840 D.

Основные характеристики

• Диаметр зубодолбления наружных зубьев: 1200 мм
• Диаметр зубодолбления внутренних зубьев: 1200 мм
• Максимальная ширина зубодолбления: 260 мм
• Максимальный диаметр заготовки: 1500 мм

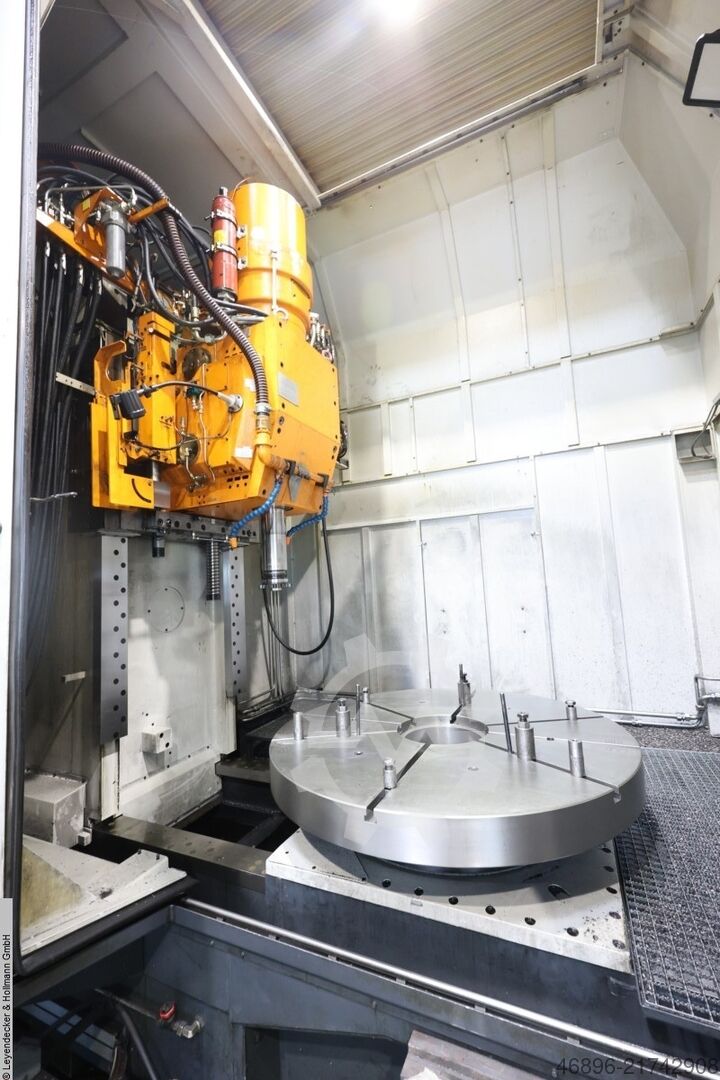

• Диаметр стола: 900 мм
• Диаметр и глубина отверстия стола: 320 / 520 мм
• Максимальная нагрузка на стол: 95 кН
• Расстояние по оси между силовым шпинделем и столом: 0–820 мм
• Диаметр рабочего шпинделя: 125 мм
• Конус инструмента: SK 45 DIN
• Частота вращения стола: 12 об/мин
• Производительность насоса охлаждающей жидкости: 120 л/мин
• Потребляемая мощность: 30 кВт
• Масса станка: около 24 т
• Габариты станка: около 11 715 × 5 565 × 4 505 м

Ходы и скорости

• Длина хода, мин./макс.: 0 / 270 мм
• Диапазон регулировки длины хода: 270 мм
• Частота двойных ходов: от 10 до 270 ходов/мин

Каретка с подвижной головкой

• Максимальная скорость перемещения: 5000 мм/мин

Станина

• Осевое перемещение: 600 мм

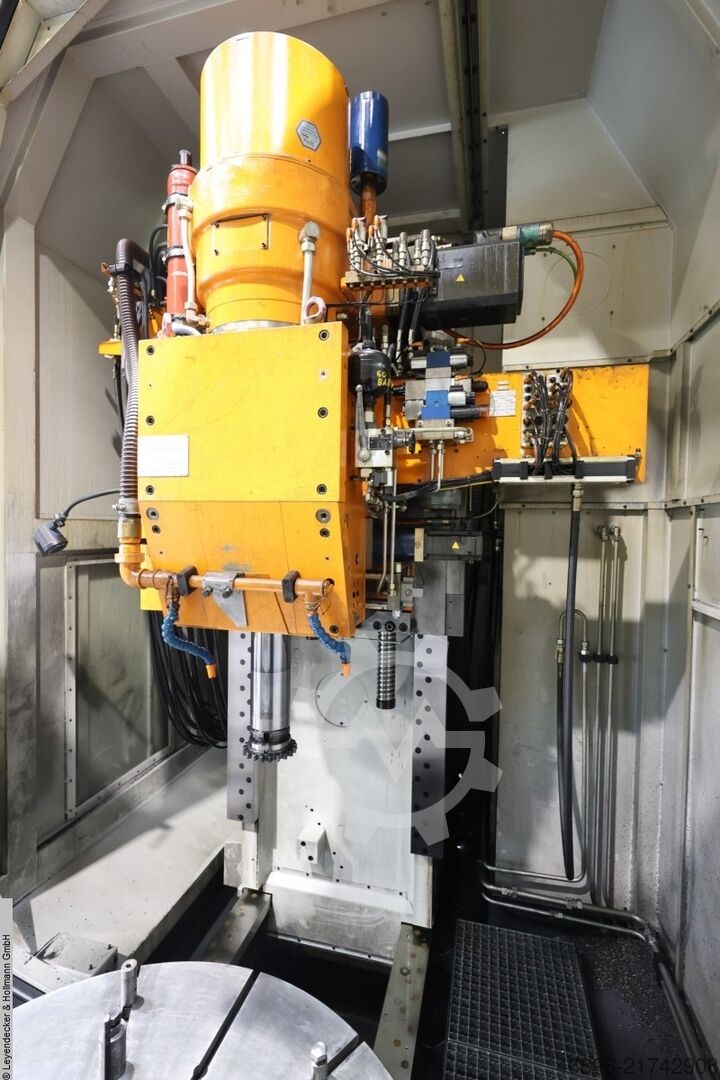

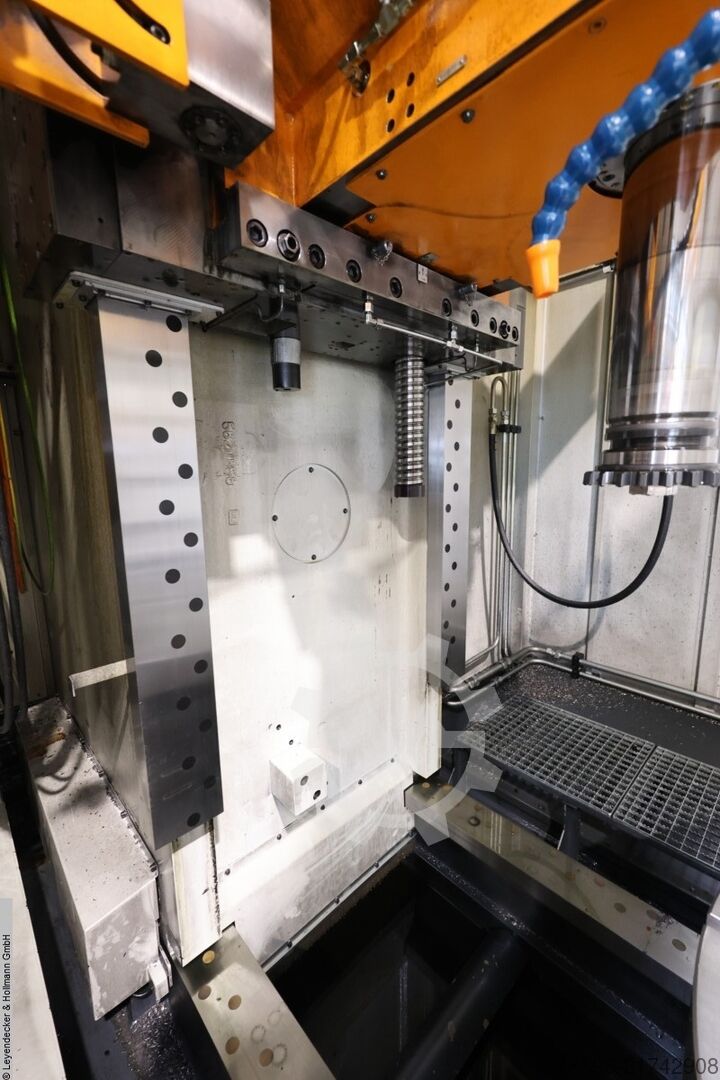

Долбёжная головка

• Максимальный модуль при зубодолблении: 16 мм
• Диаметр долбёжного шпинделя: 125 мм
• Максимальный диаметр инструмента: 300 мм
• Максимальная частота вращения долбяка: 25 об/мин
• Скорость резания: 5–50 м/мин

Комплектация

• Боковая регулировка колонны: ±60 мм
• Крепление державки фрезы: SK 45 DIN
