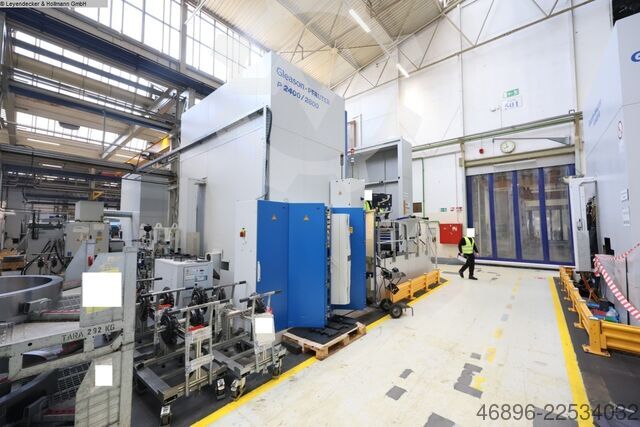

GLEASON- PFAUTER P 2400/2800

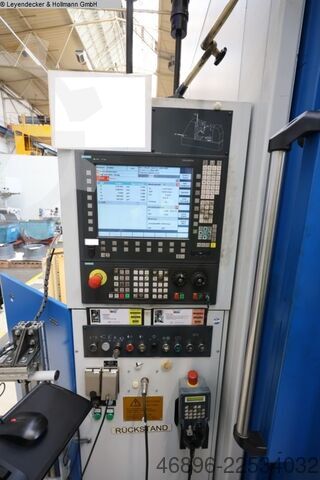

Зубофрезерный станок с системой управления Siemens Sinumerik 840D для обработки заготовок диаметром до 3420 мм.

Основные характеристики

• Номинальный диаметр заготовки: 2400 мм
• Минимальный внутренний диаметр заготовки: 630 мм
• Максимальный наружный диаметр заготовки: 3420 мм
• Максимальный модуль: 30 мм
• Максимальная ширина зубчатого венца заготовки: 600 мм
• Максимальная прочность обода: 500 мм
• Максимально допустимый диаметр головной окружности: 440 мм
• Фрезы червячные/дисковые — максимальная длина: 90 мм
• Диаметр оправки фрезы: 80 мм
• Поворот фрезерной головки: от +15° до −15°

Стол и перемещения

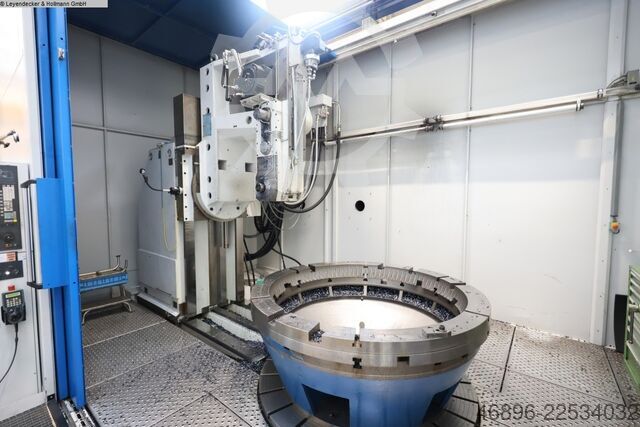

• Наружный диаметр стола: 1870 мм
• Диаметр отверстия в столе: 600 мм
• Максимально допустимая нагрузка на стол: 300 кН
• Ускоренное перемещение по оси X: 3000 мм/мин
• Ускоренное перемещение по оси Z: 4000 мм/мин
• Частота вращения стола: 0–6 об/мин
• Частота вращения инструмента: 18–180 об/мин

Габариты и подключение

• Масса станка: около 38 т
• Габаритные размеры станка: около 8,41 × 9,05 × 5,19 м
• Суммарная подключаемая мощность: 100 кВА

Комплектация

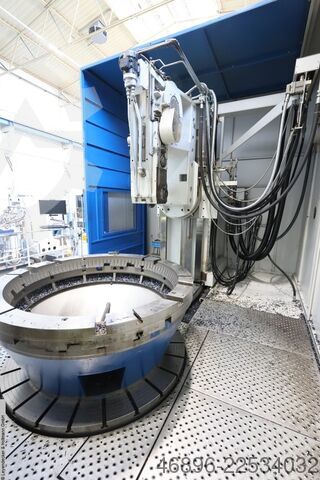

• Внутренняя фрезерная головка IFK2
• Фрезерная оправка с дистанционными кольцами

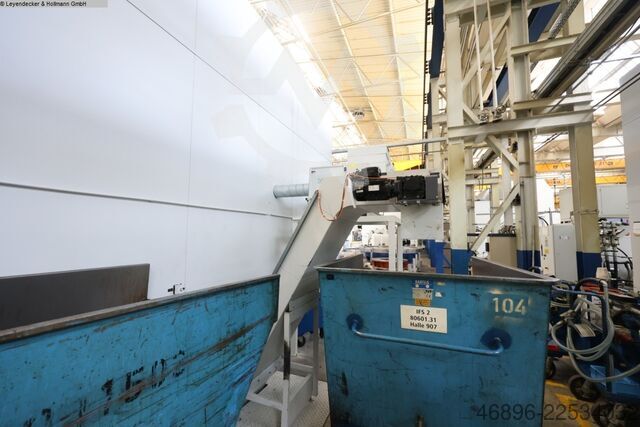

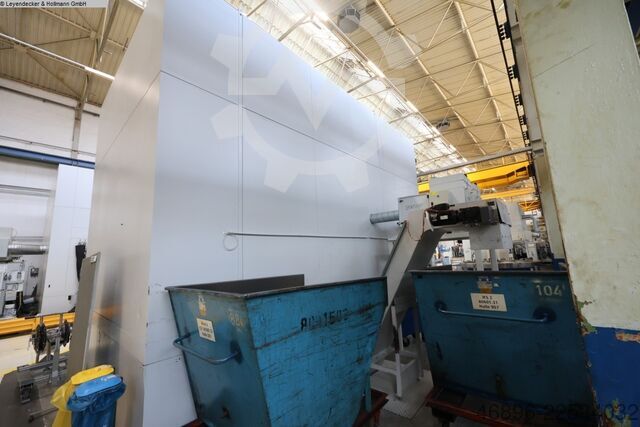

• Стружечный конвейер
• Система удаления масляного тумана
• Только сухая обработка
• Техническая документация
