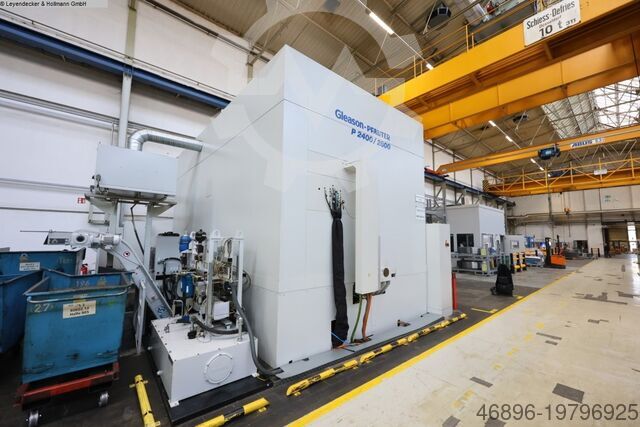

GLEASON- PFAUTER P 2400/2800

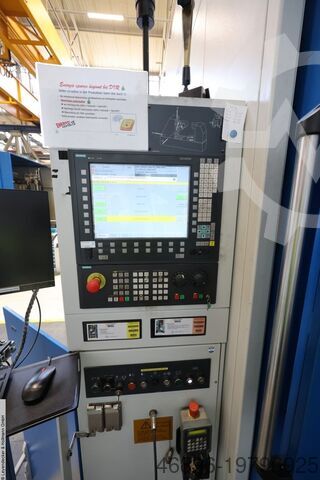

Зубофрезерный станок с системой управления Siemens Sinumerik 840 D.

Технические характеристики

• Максимальный диаметр обрабатываемой заготовки: 2800 мм
• Номинальный диаметр заготовки: 2400 мм
• Минимальный внутренний диаметр заготовки: 630 мм
• Максимальный наружный диаметр заготовки: 3800 мм
• Максимальный модуль: 30 мм
• Максимальная ширина зубчатого венца заготовки: 600 мм
• Максимальная толщина обода: 50 мм
• Максимально допустимый диаметр окружности головки: 440 мм
• Максимальная длина червячных и дисковых фрез: 90 мм
• Диаметр оправки фрезы: 80 мм
• Поворот фрезерной головки: ±15°

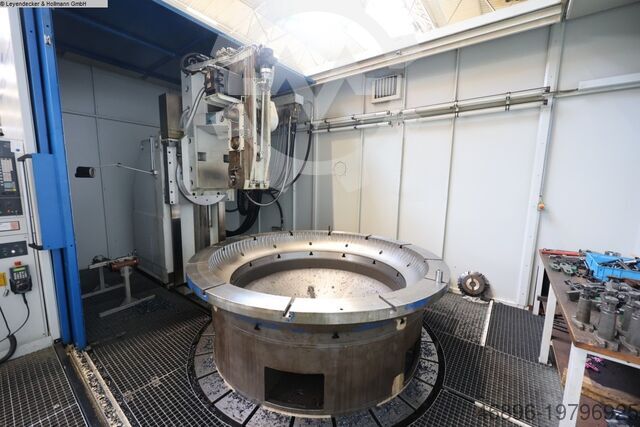

• Наружный диаметр стола для заготовки: 2500 мм
• Диаметр отверстия в столе: 800 мм
• Максимально допустимая нагрузка на стол: 400 кН
• Скорость быстрого перемещения по осям X и Y: 3000 мм/мин
• Скорость быстрого перемещения по оси Z: 4000 мм/мин
• Частота вращения стола: 0–4 об/мин
• Частота вращения инструмента: 18–180 об/мин
• Конус оправки инструмента: HSK-B160
• Масса станка: около 57 т
• Габаритные размеры станка: около 10,7 × 8,1 × 4,85 м
• Суммарная подключаемая мощность: 100 кВА

Комплектация

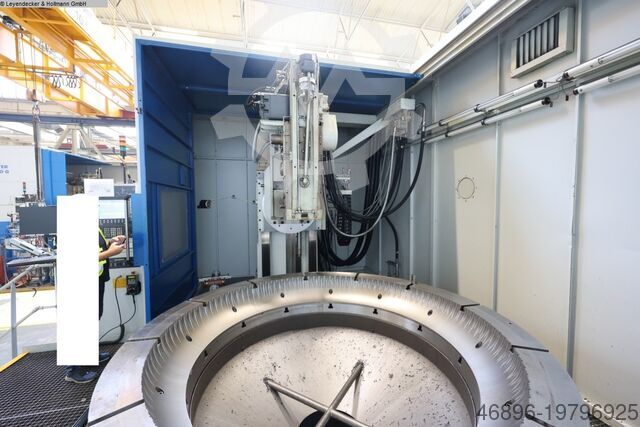

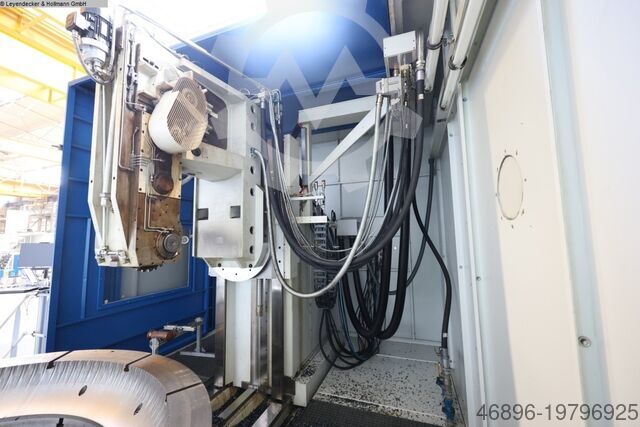

• Внутренняя фрезерная головка IFK2
• Фрезерный шпиндель с распорными дисками

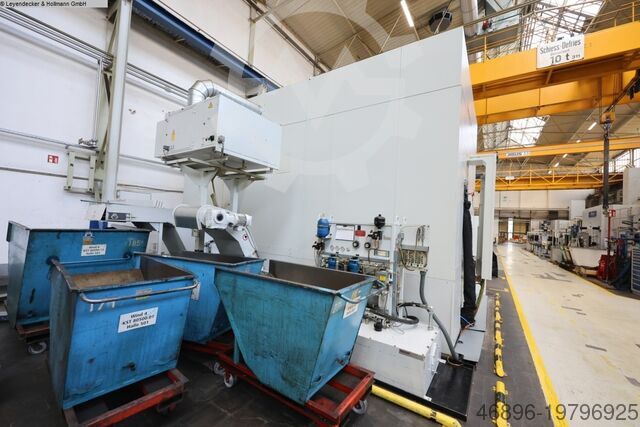

• Стружечный конвейер
• Система удаления масляного тумана
• Возможность обработки с охлаждением и без охлаждения

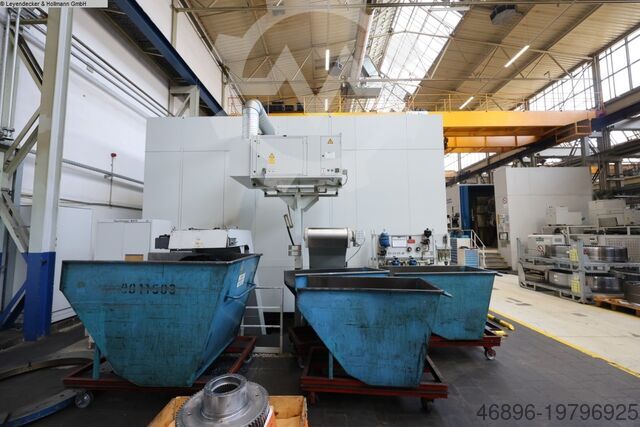

• 2 стружечных конвейера
• Техническая документация
