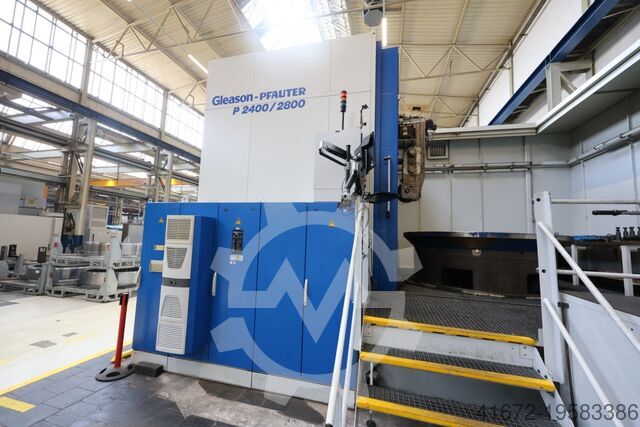

GLEASON- PFAUTER P 2400/2800

Зубофрезерный станок Gleason PFAUTER P 2400/2800 с ЧПУ Siemens Sinumerik 840 D для обработки цилиндрических и червячных зубчатых колёс, а также других регулярно встречающихся обкатываемых профилей и форм по окружности цилиндрической заготовки.

Крупные зубофрезерные станки Gleason предназначены для черновой и чистовой обработки цилиндрических зубчатых колёс в различных отраслях промышленности, включая ветрогенерацию, производство промышленных редукторов, горнодобывающую и судостроительную промышленность, а также производство зубчатых колёс.

Диапазон мощности привода учитывает перспективные разработки инструментов. Привод зубофрезерной головки выполнен без люфта. Станок подходит для работы с современными режущими материалами при сухой и мокрой обработке.

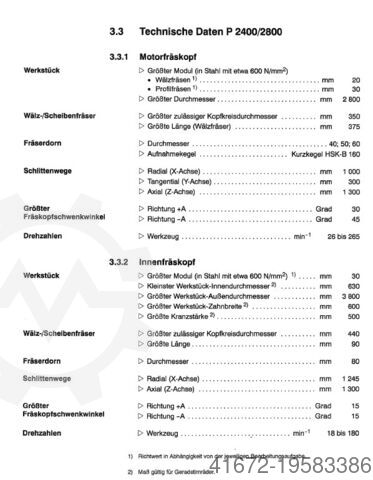

Основные характеристики

• Номинальный диаметр заготовки: 2400 мм
• Максимальный обрабатываемый диаметр: около 2800 мм
• Минимальное/максимальное расстояние между осью фрезы и осью заготовки: 100/1200 мм
• Максимальный ход осевого суппорта, специальное исполнение: 1300 мм
• Диаметр стола: 2500 мм
• Диаметр зубчатого колеса: 2200 мм
• Максимальная нагрузка на стол: около 40 000 кг

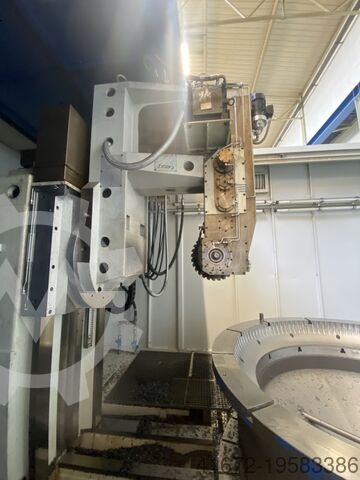

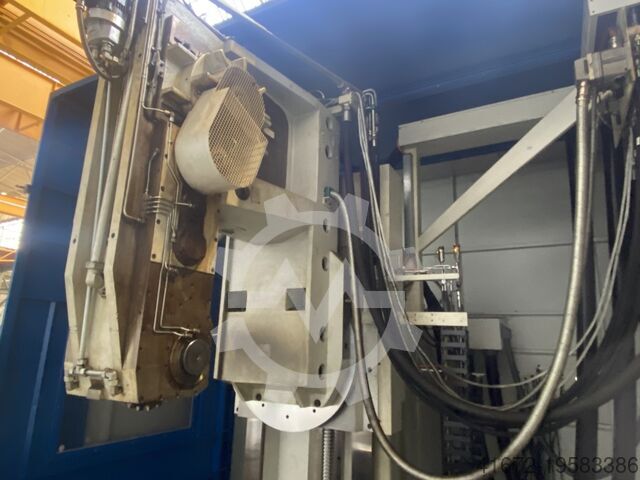

Внутренняя профильная фрезерная головка

Станок оснащён внутренней профильной фрезерной головкой с моторным приводом, установленной вместо стандартной моторной фрезерной головки.

• Максимальный диаметр устанавливаемой фрезы: 440 мм
• Максимальная ширина фрезы: 90 мм
• Диапазон поворота внутренней профильной фрезерной головки/вертикальной оси: ±15°
• Конус шпинделя фрезерной оправки: HSK-B160
• Максимальный ход фрезы: 300 мм
• Максимальная глубина обрабатываемого профиля в стали с прочностью около 600 Н/мм²: около 65 мм
• Бесступенчатая частота вращения фрезы: 50–150 мин⁻¹
• Минимальный диаметр делительной окружности фрезы: 310 мм
• Минимальный внутренний диаметр при угле наклона 0°: 800 мм+)
• Максимальная высота заготовки при угле наклона 0°: 600 мм
• Максимальная толщина кольцевой заготовки, включая зажимное приспособление: 500 мм

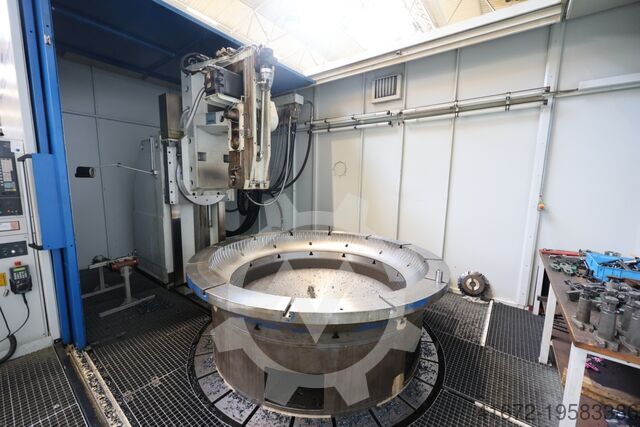

Стол

• Диаметр отверстия в столе: 800 мм
• Глубина отверстия: 875 мм

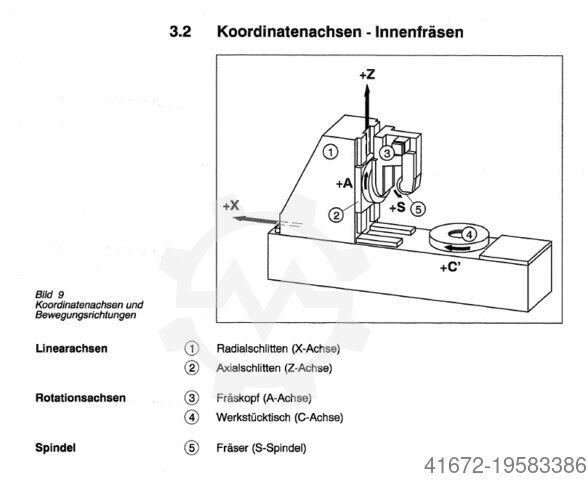

Скорости подач и ускоренных перемещений

• Осевое направление, ось Z: 4000 мм/мин
• Радиальное направление, ось X: 3000 мм/мин
• Тангенциальное направление, ось Y: 3000 мм/мин

Оснащение

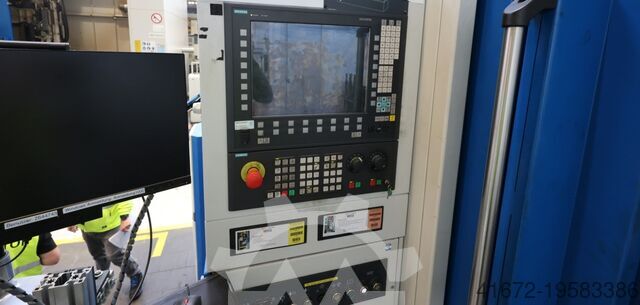

• Система управления Siemens Sinumerik 840 D.
• Устройство охлаждения и смазки фрезы с электрическим центробежным насосом: около 150 л/мин.
• Станок предназначен для сухой и мокрой обработки.
• Два стружечных конвейера для обоих способов обработки.
• Магнитный стружечный конвейер с увеличенной высотой сброса: 1600 мм.
• Увеличенная станина, ход осевого суппорта: 1300 мм.

Масса: 57 000 кг.
Напряжение: 400 В.
